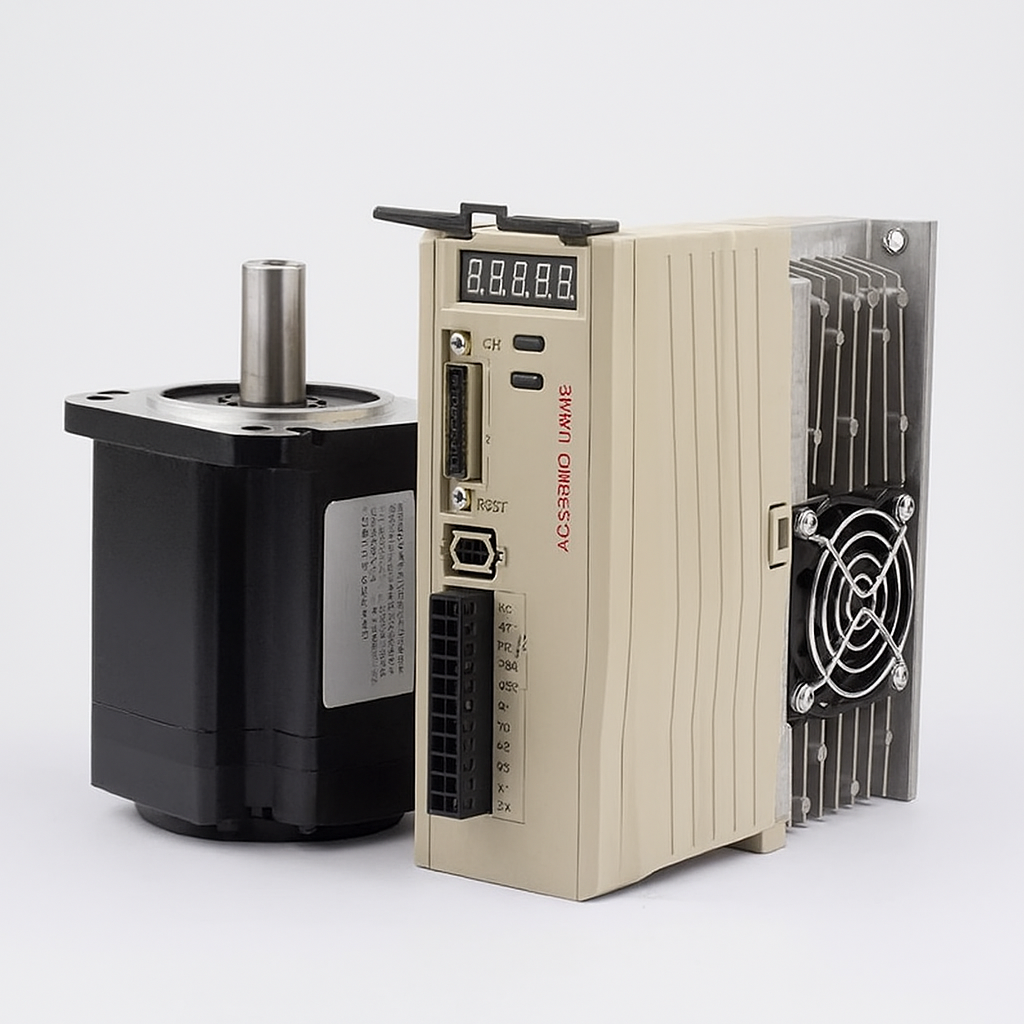

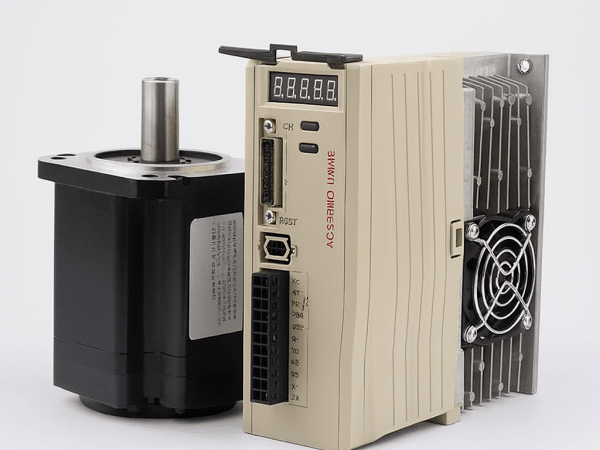

Энкодер, подшипники, обмотки: что чаще всего выходит из строя в серводвигателе

Серводвигатель в станке с ЧПУ, роботе или автоматической линии редко ломается без причины. Обычно сначала появляются шум, нагрев, рывки, потеря позиции или ошибка обратной связи, а уже потом требуется ремонт серводвигателей и остановка оборудования. Чаще всего проблемы связаны с тремя узлами: энкодером, подшипниками и обмотками. Именно они сильнее всего влияют на точность, момент, плавность хода и стабильность работы сервопривода.

Почему серводвигатель чувствителен к мелким дефектам

Серводвигатель отличается от обычного электромотора тем, что работает в замкнутой системе управления. Серводрайвер подает ток, энкодер сообщает положение вала, контроллер сравнивает команду с фактическим движением, а механика оси передает нагрузку.

Если один элемент начинает работать неправильно, сбой быстро отражается на всей системе. Изношенный подшипник вызывает вибрацию. Вибрация влияет на энкодер. Ошибка обратной связи заставляет драйвер подавать лишний ток. Лишний ток нагревает обмотки. Так небольшая неисправность превращается в цепочку проблем.

Поэтому серводвигатель нельзя оценивать только по принципу «вращается или нет». Он может крутиться без нагрузки, но уже не держать момент, терять точность или уходить в аварию при рабочем цикле.

Энкодер: датчик, без которого мотор теряет ориентацию

Энкодер отвечает за обратную связь. Он передает драйверу данные о положении, скорости и направлении вращения вала. Если сигнал нарушается, сервосистема перестает точно понимать, где находится ось.

Признаки проблем с энкодером:

• двигатель дергается при запуске;
• ось дрожит в неподвижном положении;
• появляется ошибка обратной связи;
• станок теряет нулевую точку;
• движение становится неровным;
• мотор не держит позицию;
• ошибка возникает после прогрева;
• сбой появляется при вибрации или движении кабеля.

Причина не всегда находится в самом датчике. Часто виноваты кабель энкодера, разъем, поврежденный экран, помехи, масло, пыль, влага или смещение датчика после разборки.

Почему энкодер нельзя выставлять «на глаз»

Одна из самых дорогих ошибок при ремонте — неправильная установка энкодера. Даже небольшой сдвиг может нарушить коммутацию двигателя. В итоге мотор начинает гудеть, греться, дергаться, терять момент и выдавать ошибку.

После замены подшипников, чистки или ремонта кабельного вывода энкодер нужно точно выставить и проверить сигнал. Простая механическая сборка не гарантирует нормальную работу. Серводвигатель может запуститься, но под нагрузкой быстро показать проблему.

Особенно опасны попытки заменить энкодер на неподходящий аналог. Важны тип датчика, разрешение, протокол, распиновка, питание и совместимость с серводрайвером. Ошибка в одном параметре способна полностью нарушить работу сервопривода.

Подшипники: источник шума, вибрации и перегрева

Подшипники кажутся простой механической деталью, но в серводвигателе они напрямую влияют на точность. Вал должен вращаться ровно, без люфта, биения и лишнего сопротивления. Если подшипники изношены, мотор начинает шуметь, греться и передавать вибрацию на энкодер и механику.

Основные признаки износа подшипников:

• гул или металлический шелест;
• вибрация на малой скорости;
• биение вала;
• рост температуры корпуса;
• неровное вращение;
• ухудшение качества обработки;
• ошибка позиционирования;
• быстрый износ муфты или ремня.

На ранней стадии проблема может выглядеть безобидно: мотор просто стал немного громче. Но если продолжать работу, подшипник может разрушиться, ротор начнет задевать статор, а ремонт станет намного дороже.

Почему замена подшипников требует точности

Поставить новые подшипники недостаточно. Нужно правильно подобрать тип, класс точности, посадку и способ монтажа. Ударная установка, перекос или загрязнение при сборке быстро убивают даже новый комплект.

При ремонте важно проверить:

• состояние вала;
• посадочные места;
• крышки двигателя;
• люфт;
• биение;
• следы перегрева;
• состояние смазки;
• влияние нагрузки со стороны муфты или редуктора.

Если посадочное место разбито, подшипник не будет держаться правильно. Если вал имеет биение, новые детали быстро выйдут из строя. Если муфта установлена с перекосом, нагрузка снова разрушит узел.

Обмотки: скрытая поломка, которую не видно снаружи

Обмотки отвечают за создание электромагнитного поля и развитие момента. Их повреждение часто связано с перегревом, перегрузкой, попаданием влаги, скачками напряжения или неправильными настройками серводрайвера.

Проблема в том, что на ранней стадии мотор может продолжать вращаться. Но под нагрузкой появляются признаки:

• быстрый перегрев;
• потеря момента;
• ошибка по току;
• запах перегретой изоляции;
• вибрация;
• неравномерная работа;
• срабатывание защиты драйвера;
• нестабильность после прогрева.

Повреждение изоляции, межвитковое замыкание или пробой на корпус опасны не только для двигателя. При повторном запуске может пострадать и серводрайвер.

Почему обмотки выходят из строя

Главная причина — работа в режиме, для которого мотор не рассчитан. Серводвигатель может постоянно перегружаться из-за клинящей механики, неправильного тока, резкого ускорения, подклинивающего тормоза или плохого охлаждения.

Частые причины повреждения обмоток:

завышенный ток в настройках;

частые пиковые нагрузки;

перегрев корпуса;

попадание влаги;

загрязнение маслом и пылью;

плохая вентиляция;

износ подшипников;

закусывание оси;

неисправный серводрайвер.

Если не устранить первопричину, даже восстановленный или новый двигатель снова будет работать в опасном режиме.

Тормоз: частая причина перегрузки

Хотя главные слабые места — энкодер, подшипники и обмотки, нельзя забывать про тормоз. В сервомоторах с удержанием оси он может стать причиной перегрева и потери момента.

Если тормоз не полностью отпускает вал, двигатель стартует через сопротивление. Появляются рывки, гул, нагрев и ошибка перегрузки. Если тормоз не держит, ось проседает, а сервопривод постоянно пытается вернуть позицию.

Проверять нужно питание тормоза, зазор, фрикционные элементы, загрязнение, срабатывание и удерживающее усилие. Особенно часто проблемы возникают после попадания масла, пыли или влаги.

Кабели и разъемы могут имитировать поломку двигателя

Иногда серводвигатель исправен, но ведет себя как неисправный из-за кабеля. На подвижных осях проводка постоянно изгибается. Со временем жилы надламываются, экран повреждается, контакты окисляются.

Симптомы похожи на поломку энкодера или обмоток:

• случайные ошибки;
• рывки в определенном положении оси;
• пропадание обратной связи;
• сбой после прогрева;
• авария при движении кабель-канала;
• нестабильное удержание позиции.

Перед заменой мотора нужно проверить силовой кабель, линию энкодера, разъемы, экран, заземление и кабельный ввод. Это часто экономит деньги и время.

Загрязнение ускоряет износ всех узлов

Пыль, масло, эмульсия и влага вредят сразу нескольким элементам. Пыль ускоряет износ подшипников. Масло ухудшает контакт в разъемах и загрязняет тормоз. Влага снижает сопротивление изоляции и вызывает коррозию.

Особенно опасна металлическая пыль. Она может создавать токопроводящие загрязнения, влиять на сигнал энкодера и ухудшать состояние внутренних элементов. Если загрязнение попало внутрь корпуса, внешней протирки недостаточно. Нужна разборка, очистка, сушка и проверка изоляции.

Как понять, какой узел виноват

Диагностику лучше вести по симптомам. Если появился гул и вибрация, первым делом проверяют подшипники, вал, муфту и механику. Если есть ошибка обратной связи, рывки и потеря нуля — проверяют энкодер, кабель и разъемы. Если мотор быстро греется и теряет момент — проверяют обмотки, ток, тормоз, драйвер и нагрузку.

Упрощенная логика такая:

• шум растет с оборотами — вероятны подшипники;
• ошибка зависит от положения оси — вероятен кабель;
• мотор греется после запуска — возможны обмотки или тормоз;
• ось дрожит на месте — проверить энкодер и настройки;
• сбой появляется под нагрузкой — проверить механику, ток и момент;
• проблема возникла после ремонта — проверить сборку и настройку датчика.

Главное — не менять детали наугад. Один симптом может иметь несколько причин.

Почему важна проверка механики

Серводвигатель может выйти из строя из-за внешней нагрузки. Если направляющие загрязнены, шарико-винтовая пара изношена, редуктор подклинивает, ремень перетянут или муфта стоит с перекосом, мотор будет работать с перегрузкой.

В таких условиях страдают все ключевые узлы. Подшипники получают лишнюю нагрузку. Обмотки греются из-за повышенного тока. Энкодер испытывает вибрацию. Тормоз изнашивается быстрее.

Поэтому перед ремонтом двигателя нужно проверить саму ось. Иначе восстановленный мотор вернется в те же условия и снова выйдет из строя.

Какие работы выполняют при ремонте

Ремонт зависит от результата диагностики. Если повреждены подшипники, их меняют с контролем посадок и биения. Если проблема в энкодере, проверяют сигнал, кабель, разъем, положение датчика и совместимость. Если есть подозрение на обмотки, измеряют сопротивление, изоляцию и поведение под нагрузкой.

Чаще всего выполняют:

• замену подшипников;
• восстановление кабельного ввода;
• ремонт или замену разъемов;
• очистку после пыли, масла и влаги;
• диагностику энкодера;
• настройку датчика положения;
• проверку тормоза;
• сушку и проверку изоляции;
• испытания после сборки.

Ремонт нельзя считать завершенным, пока двигатель не проверен в рабочих режимах. Холостой запуск не показывает, будет ли мотор держать нагрузку.

Когда ремонт уже не помогает

Восстановление имеет смысл, если повреждение локальное. Но есть признаки, при которых ремонт становится сомнительным: пробой обмоток, сильное межвитковое замыкание, погнутый вал, разрушенные посадочные места, ротор задевает статор, энкодер недоступен для замены, корпус поврежден.

Также ремонт теряет смысл, если двигатель уже несколько раз восстанавливали, а первопричина не устранена. Постоянные повторы говорят о проблеме в нагрузке, настройках, механике, питании или условиях эксплуатации.

В серводвигателе чаще всего страдают энкодер, подшипники и обмотки. Энкодер отвечает за точность положения, подшипники — за ровное вращение, обмотки — за момент и мощность. Если один из этих узлов начинает работать неправильно, вся сервосистема быстро теряет стабильность.

Рывки, шум, вибрация, перегрев, ошибка обратной связи и потеря нагрузки — это не мелочи, а ранние признаки неисправности. Чем раньше провести диагностику, тем выше шанс ограничиться ремонтом без замены двигателя. Главное — проверять не только сам мотор, но и кабели, тормоз, серводрайвер, настройки и механику оборудования.
